山西海灣消防聲光報警器的接線問題既涉及設備本身的功能完整性，也關系到消防報警系統的整體可靠性與人員安全。本文從規范標準、接線前的準備、硬件接線要點、布線與走線注意事項、與控制主機及電源的接口、觸發與聯動、接地與屏蔽、防雷與抗擾、調試與驗收、日常維護與故障排查等多個方面，系統性地討論山西海灣消防聲光報警器接線時應注意的關鍵問題與實踐建議，旨在為工程技術人員、維護人員和項目管理者提供可操作、合規且安全的接線參考。

一、相關規范與標準要求
任何消防報警設備的接線工作首先必須以 和行業相關規范為準繩。常見標準包括但不限于：

• 《消防聯動控制系統技術規范》（GB 4726 等相關條款）；

• 《火災自動報警系統技術規范》（GB 50116）；

• 設備廠家發布的安裝手冊與接線圖。
  遵循標準可保證電氣安全、信號完整性與系統互操作性。接線人員應熟讀并嚴格執行上述標準和廠商說明書，確保接線方案符合工程設計和消防驗收要求。

二、接線前的準備工作

1. 核對型號與技術參數：不同型號的聲光報警器（有源/無源、線圈觸發、總線型、地址型、常開/常閉觸點等）其接線方式不同，必須確認設備銘牌與技術手冊上的接線端子定義、電壓等級（通常為DC 24V 或 AC 220V）、額定電流及防爆、防潮等級。

2. 儀表與工具準備：萬用表、絕緣剝線鉗、端子壓接鉗、標簽機、電工膠帶、電阻測試儀（用于回路阻抗測量）、接地電阻測試儀等。

3. 線路圖與接線圖確認：拿到系統總圖、回路圖、分線圖，標注聲光器所在回路編號、地址碼（如總線地址型）及與主機的通信/觸發關系。

4. 斷電與安全措施：任何接線操作前應斷開相應回路電源并做好帶電警示，遵守施工現場的安全規程與鎖相/掛牌制度。

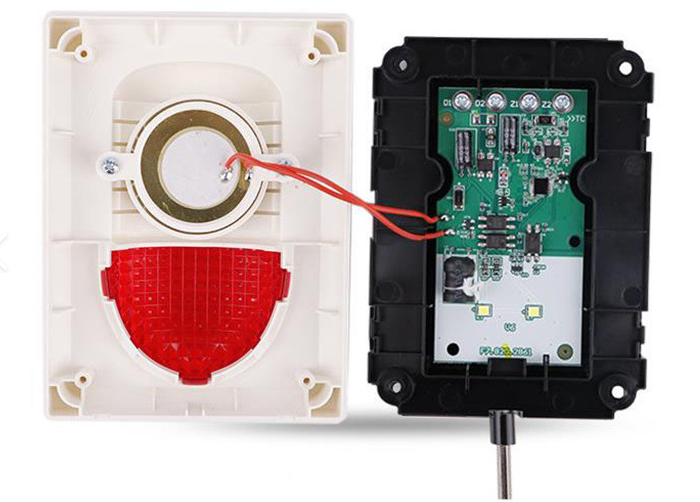

三、硬件接線要點（端子與極性）

1. 電源接線：

• 24V DC 供電：通常有正（+）與負（-）兩端。接線必須保證極性正確，反接會損壞電子元件或?qū)е略O備不工作。采用消防專用電源回路，確保備電與主電切換正常。

• 220V AC 供電：若設備為AC供電，接線時注意相線（L）與中性線（N）的正確接法，并確保有可靠的漏電保護與斷路器。

1. 通信與總線：

• 若為總線型/地址型設備，需按廠家規定接線總線（常見A/B 或 D+/D-等差分信號）?？偩€的極性、終端電阻（120Ω 等）和首尾端的終端裝置必須按設計要求配置，避免反接、短路或回路開路。

• 當使用雙絞屏蔽線傳輸數據時，注意屏蔽層的接地方式（一般單端接地）以降低干擾。

1. 觸點接線（通知或聯動觸點）：

• 聲光報警器可能提供有源觸點或用于觸發的繼電器接點（常開/常閉）。接線時應注意觸點容量、是否需要外接電源及與主機的互鎖邏輯。

1. 接地端子：

• 聲光器金屬外殼應可靠接地，以防觸電與降低電磁干擾。接地線應使用符合規格的銅線，接地電阻滿足規范要求（通常小于4Ω或按設計要求）。

四、布線與線路走向注意事項

1. 線路選擇與截面積：

• 電源線尺寸應根據供電電流、線長和允許電壓降計算，常用截面積參考值應滿足 電氣規范，防止因線徑過小導致壓降或溫升。

1. 線纜類型：

• 建議采用消防專用屏蔽雙絞線或阻燃、低煙無鹵（LSZH）電纜；對于火災場景下需繼續工作的回路，優先選擇防火電纜。

1. 分線與橋接：

• 若一條總線上連接多個聲光器，布線方式可采用星形或回路并聯，根據廠商指引決定更大 串聯/并聯數目。不要超載一個回路，避免由于單點故障造成大面積失效。

1. 走線分區：

• 將動力線（強電）與弱電信號線分開走線，盡量避免并行敷設超過一定長度，交叉時應垂直交叉并保持適當間距，減少電磁干擾。

1. 接線端子與接頭：

• 所有接頭應做牢固壓接并使用絕緣保護，避免裸線松動引發短路或接觸不良。對于現場需要拆裝的接線，使用標識清晰的可插拔端子或接線柱。

五、與控制主機、電源的接口與聯動邏輯

1. 漏電保護與備用電源：

• 聲光報警器的電源回路應納入消防電源保障體系，保證斷電時備用電源能夠自動接管并維持報警器工作。

1. 主機輸出類型識別：

• 確認主機的報警輸出為開路集電極（OC）、繼電器常開/常閉還是總線命令輸出。不同輸出類型對應不同的接線方式和接入限制，錯誤接法會造成信號無法觸發或損壞主機/設備。

1. 聯動觸發邏輯：

• 聲光報警器需與主機實現聯動：手動觸發、主機自動觸發、消防聯動控制（如啟動消防電梯、通風或電動門）等。接線時務必確保觸點邏輯與工程設計一致，必要時在中間加入中繼或外部繼電器以隔離電路和擴大容量。

1. 故障信號與監測：

• 對于可監測的回路（例如主機能夠檢測回路斷線、短路或設備故障），應保證接線方式與主機的監測電路兼容，例如回路末端接入終端電阻或設備帶有阻抗供能特性。

六、接地、屏蔽與抗干擾措施

1. 屏蔽線接法：

• 屏蔽層通常只接一端（靠近主控側接地）以避免形成環路。按照廠家說明和工程規范確定屏蔽端接法。

1. 地線與保護接地：

• 聲光器外殼與機殼外露金屬部件應連接至接地網；避免使用接地作為信號回流。

1. 干擾源隔離：

• 在強電設備（如電機、變頻器）附近布線時加入隔離、濾波或使用更高等級的屏蔽線；必要時加裝共模電感、濾波器或浪涌抑制器。

七、防雷與浪涌保護

1. 防雷分級保護：

• 對于室外或易受雷擊影響的布線，應在配電箱和關鍵節點安裝浪涌保護器（SPD），并按防雷規范進行接地和等電位聯結。

1. 避免雷電回路：

• 總線型或信號線宜設置TVS二極管或浪涌抑制器，保護通信接口與敏感電子模塊。

八、安裝高度與外殼、環境密封的考慮（雖非接線直接項，但影響接線可靠性）

1. 安裝高度影響線纜長度、線槽布置與接入方式，提前規劃走線、預埋管套與接線箱位置。

2. 在潮濕、腐蝕或高溫環境下，選擇具備相應防護等級（IP等）的聲光報警器，并在接線端子處采取密封、防水處理，避免因環境導致接觸不良。

九、調試與驗收

1. 通電前檢查：接線完成后，應逐項檢查端子標識、極性、電源斷路器與保險是否正確，確認無誤再通電。

2. 功能測試：包括單機功能測試（聲響、光亮度）、聯動測試（主機觸發能否使該設備工作）、回路故障模擬（斷線短路測試以驗證主機故障監測）。

3. 記錄與標識：對接線記錄圖紙進行更新，標注線號、端子號及測試數據，現場端子和線纜應有清晰標簽。

4. 驗收標準：依據設計文件與 規范組織驗收，確保各項指標滿足要求并出具測試報告。

十、日常維護與故障排查

1. 定期檢查電源電壓、接地電阻與端子緊固狀態，檢測報警器聲光是否達到規定響度與亮度。

2. 若出現不工作、誤報警或異常閃爍，按下列步驟排查：

• 檢查電源電壓與極性；

• 檢查總線或通信線是否斷開、短路或接反；

• 檢查終端電阻和接地是否正確；

• 用主機診斷界面查看故障碼與回路狀態；

• 如有必要，替換疑似故障單元或用備件交叉試驗以定位問題。

1. 記錄故障與維修歷史，定期更新固件（若廠家提供）并遵循廠商維護周期。
