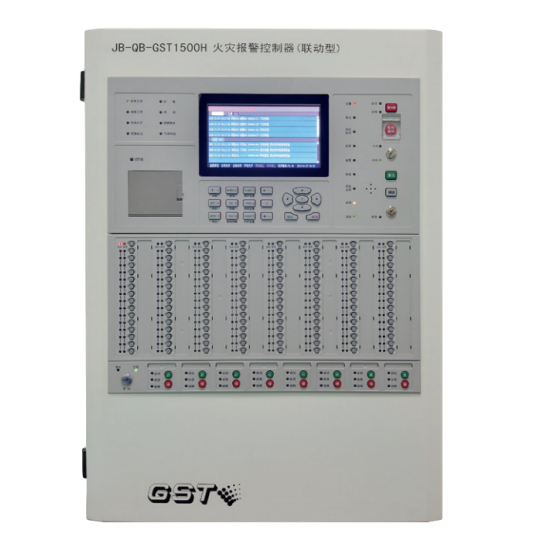

在現代建筑消防系統中，火災報警與聯動控制系統作為保障人員安全與財產保護的核心設施，其可靠性、實時性與可視化能力直接影響應急響應的效率和處置效果。海灣火災控制器作為國內外廣泛應用的一類智能火災報警主機，常需與圖文顯示設備（包括可視化圖形顯示器、觸控終端、樓宇可視化管理系統等）進行連接，以實現現場報警信息的直觀呈現、事件聯動顯示及歷史記錄查詢等功能。本文從系統架構、通信接口、接線與協議、軟件配置、調試與驗收、故障排查及安全與維護等方面，系統性、專業性地探討海灣火災控制器與圖文顯示設備的連接方法與注意事項，旨在為工程設計人員、安裝調試人員與運維管理者提供實用、規范的技術參考。

一、系統架構與功能需求分析
在設計海灣火災控制器與圖文顯示設備的連接方案前，需明確系統的功能需求與總體架構。常見需求包括：

• 實時時鐘與報警事件推送：火警、故障、隔離、恢復等事件須及時在圖文顯示端展示；

• 平面圖/樓層圖可視化：報警點位在平面圖上以圖標高亮，并提供點位詳細信息（地址、回路號、探測器類型等）；

• 歷史事件查詢與記錄回放：支持按時間、類型檢索并回放報警過程；

• 報警聯動控制展示：例如聯動排煙、聯動門禁、電梯聯動等狀態顯示及控制權限；

• 雙向通訊與控制：在滿足權限的前提下，圖文顯示端可向控制器發送命令（消音、復位、布/撤防等）；

• 網絡化與分布式顯示：支持多客戶端接入，遠程監控與集中管理。

基于上述功能，系統通常采用分層結構：現場設備（探測器、聲光報警器、模塊等）—火災控制器主機—通信網絡—圖文顯示服務器/客戶端。圖文顯示端可為專用消防圖形工作站、樓宇管理系統中的子系統或基于PC/觸摸屏的軟件終端。

二、接口類型與通信協議
海灣火災控制器通常提供多種對外接口，常見類型包括：

• RS-485（串行通訊）：應用廣泛，用于短距離設備鏈路、擴展模塊或圖文終端；通常采用半雙工多點連接；

• RS-232（串口）：單機點對點維護與本地配置常用；

• TCP/IP（以太網）：現代系統 ，支持遠程監控、多客戶端訪問、高速數據傳輸，便于與樓宇集成；

• 干節點/繼電器輸出（無源觸點）：用于輸出火警、故障、通訊中斷等告警信號給其他系統或顯示盤；

• 模擬量或4-20mA（少見）：用于特殊信號或探測器集成；

• CAN、光纖或專用總線（依據廠商型號）：用于大規模分布式系統或長距離傳輸。

通信協議方面，海灣控制器既可能使用廠商專有協議，也可能支持標準化協議（例如Modbus TCP/RTU、BACnet/IP等）用于與樓宇管理系統（BMS）集成。廠商專有協議通常提供更豐富的報警點位信息、事件詳細字段與控制命令；而標準協議便于跨廠商互聯但信息粒度可能受限。

三、設計與接線規范

1. 接口選擇原則

• 小規模、單機環境或現場布線受限時可優先采用RS-485或干節點輸出；

• 若需多客戶端訪問、遠程監控或與BMS深度集成，應優先采用TCP/IP網絡接口；

• 對于關鍵聯動信號，建議同時采用干節點輸出作為冗余或互鎖手段。

1. 物理接線與網絡拓撲

• RS-485接線：采用雙絞屏蔽線（如RS-485專用線），A/B端標識要一致，末端加120Ω終端電阻以消除反射；拓撲應為總線結構，避免分支或星形大分支，更大 長度與設備數遵循設備手冊。

• TCP/IP接線：采用工業級交換機并配置VLAN或專用網絡，重要鏈路建議使用雙網卡冗余、環網協議（如RSTP）或工業環網冗余方案；關鍵設備間使用光纖鏈路以提高抗干擾與傳輸穩定性。

• 干節點接線：采用屏蔽雙絞電纜，線徑與接點類型符合控制器輸出額定電流與電壓；注意繼電器觸點的常開/常閉邏輯與圖文顯示系統的輸入邏輯相匹配。

• 電源與接地：圖文顯示設備與火災控制器需分別穩定供電，并做有效接地與漏電保護；通訊地應避免與強電系統共地產生回路干擾。

1. 地址與點位映射

• 在控制器中為每個探測器、模塊與輸出分配 地址與標簽；在圖文顯示系統中應映射這些地址以便一一對應顯示。

• 建議建立標準化點位編碼規則（例如樓層-區域-回路-點號），便于運維管理與事件追蹤。

四、軟件配置與功能實現

協議對接與驅動配置

• 若采用廠商專有協議，應獲取控制器通信文檔或廠商提供的SDK/驅動，按協議字段定義實現數據讀取與指令下發。

• 若采用Modbus/BACnet等標準協議，配置控制器的從站地址、寄存器映射或對象映射，并在圖文顯示軟件中配置對應的映射規則。

圖形化平面圖制作

• 使用CAD或圖形編輯工具繪制各樓層平面圖，并在圖文顯示軟件中綁定點位坐標。要求圖形清晰、分辨率合適，并支持多層疊加與縮放。

• 為報警點位設置不同狀態的圖標或顏色（例如火警紅、故障黃、隔離藍、正?；业龋㈩A設閃爍效果以增強可視提示。

報警信息展示與聯動

• 報警彈窗應包含：事件等級、時間戳、點位名稱/地址、回路號、探測器類型、建議處置步驟等信息；同時提供聲音提示、日志記錄與打印功能。

• 聯動控制界面應在嚴格訪問權限控制下提供消音、復位、隔離、手動輸出等功能，并記錄操作人、時間與操作內容以便審計。

權限與日志管理

• 建立分級權限體系（如管理員、值班員、查看員），并對關鍵操作（復位、消音、聯動命令）實施雙人確認或密碼認證。

• 所有事件與操作需記錄詳細日志并支持導出以滿足工商、消防驗收與事后分析需求。

五、調試、試驗與驗收

通信連通性測試

• 檢查物理鏈路：檢測線纜連通、終端電阻、接地是否良好；

• 協議連通測試：通過抓包工具（如Wireshark）或協議測試工具驗證TCP/IP或串口報文收發是否符合協議規范。

功能測試

• 點位映射準確性：逐點觸發探測器或使用模擬器，驗證圖文顯示中報警點位位置、描述、狀態是否準確；

• 聯動輸出測試：模擬火警并檢測干節點輸出或聯動控制是否按配置觸發相應設備（排煙風機、門控、廣播等）；

• 多客戶端并發：驗證多個圖文終端同時連接時數據一致性與響應性。

性能與可靠性測試

• 壓力測試：在仿真條件下大量并發事件觸發，評估圖文顯示系統的處理能力與日志保存性能；

• 斷鏈冗余測試：模擬網絡中斷、控制器故障或供電中斷，驗證冗余鏈路、自動切換與故障報警功能。

驗收清單建議

• 通信接口和協議文檔齊全并簽字確認；

• 所有探測器點位在圖文顯示上準確映射，圖形坐標與描述一致；

• 報警聯動邏輯、輸出繼電器、干節點動作經逐項測試通過；

• 日志、權限、遠程訪問、安全策略按項目規范執行；

• 編制并移交操作手冊、維護手冊與故障處理流程。

六、常見問題及排查建議

報警信息遲滯或丟失

• 檢查網絡擁塞、交換機緩存配置及TCP重傳參數；對串口系統檢查波特率、終端電阻與接線。

點位顯示錯位或映射錯誤

• 核對控制器點位地址編碼與圖文系統映射表，確認無偏移或索引錯誤。

聯動命令未生效

• 檢查圖文終端下發權限、控制器是否處于遠程接收模式、干節點接線極性及負載狀態。

多客戶端顯示不一致

• 確認是否使用單點狀態緩存策略，建議采用中心服務器推送模式以保證狀態同步。

數據安全與越權操作

• 檢查權限配置、日志記錄與網絡訪問控制；對關鍵操作建議采用雙人確認或硬件鑰匙。

七、安全與維護

網絡安全

• 將消防控制網絡與辦公網絡物理或邏輯隔離，限制互聯網訪問；對遠程訪問采用VPN或專用鏈路并啟用強認證與審計。

備份與災備

• 定期備份圖文顯示配置、點位映射、事件日志與操作記錄；對關鍵項目配置冗余服務器或熱備以提高可用性。

巡檢與培訓

• 建立定期巡檢計劃：通信鏈路、接口狀態、探測器靈敏度與聯動輸出測試；對值班人員與運維人員開展操作、故障排查與應急訓練。

文檔管理

• 保存控制器通信協議、接口定義、接線圖、配置文件與驗收資料，并對版本變更進行記錄與審批。
