海灣GST-BMQ-2電子編碼器操作指引
海灣GST-BMQ-2電子編碼器（以下簡稱編碼器）可對電子編碼的探測器或模塊進行地址碼、靈敏度、設備類型等的讀出和地址碼、靈敏度的寫入功能，還可以對火災顯示盤進行地址碼、燈號及二次碼的讀出和寫入。1、該編碼器采用手握式結構，外形小巧，攜帶方便，操作簡單；2、該編碼器可通過編碼器后蓋的總線接口，直接和總線型探測器旋接，進行編碼等操作，更加方便，如圖2所示（略）；3、可對公司生產的總線型探測器、模塊等設備編碼，可對ZF-GST8903火災顯示盤、JTY-HM-GST102線型光束感煙火災探測器、JTY-HF-GST102線型光束感煙火災探測器、隔爆點型可燃?xì)怏w探測器等I2C接口設備編碼；5、低功耗睡眠和自動關機功能；

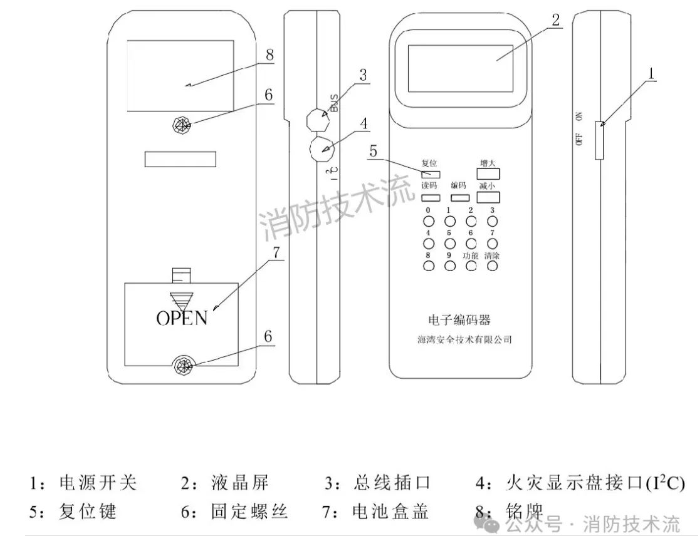

1、電源開關：完成系統硬件開機和關機操作。2、液晶屏：顯示有關探測器的一切信息和操作人員輸入的相關信息，并且當電源欠壓時給出指示。3、總線插口：編碼器通過總線插口與探測器或模塊相連。4、火災顯示盤接口（I2C）：編碼器通過此接口與ZF-GST8903火災顯示盤或以I2C編程方式編碼的探測器相連。5、復位鍵：當編碼器由于長時間不使用而自動關機后，按下復位鍵可以使系統重新上電并進入工作狀態。6、固定螺絲：將編碼器的印制板固定好，并且將編碼器的前蓋好后蓋安裝在一起。9、JTY－GD－G3、JTY－ZCD－G3N型探測器總線接口：旋接JTY－GD-G3、JTY-ZCD-G3N探測器。10、JTY-GM-GST9611、JTW-ZOM-GST9611、JTW-ZOM-GST9612探測器。12、保護蓋：保護后蓋的總線接口，以免發生短路等事故。打開電池蓋螺絲和電池盒后蓋，將電池正確扣在電池扣上，裝在電池盒內，蓋好后蓋，擰緊螺絲。如果液晶屏前部有“LB”字符顯示，表明電池已經欠壓，應及時進行更換。注意：更換前應關閉電源開關；從電池扣上撥下電池時不要用力過大。與探測器、模塊連接：將連接線的異端插在編碼器的總線插口內（如圖1所示的3處），另一端的兩個夾子分別夾在探測器或模塊的兩根總線上。與JTY-GM-GST9611、JTW-ZOM-GST9612型探測器連接：將探測器旋接到后蓋的總線接口上（如圖2所示），探測器上的對位標志，從編碼器的對位標志1旋到對位標志2處，就可以連接到總線上。與JTY-GD-G3、JTY-ZCD-G3N型探測器連接：將探測器旋接到后蓋的總線接口上，無對位要求。與火災顯示盤和其他I2C插座內（如圖1所示的4處），另一端的連接器頭插在火災顯示盤和其他探測器的連接器座上。將電源開關撥到“開”的位置，此時在液晶屏上顯示“H002”，表明工作正常。5、自動關機的復位當編碼器由于長時間不用自動關機后，按下復位鍵可以使系統重新上電并恢復正常工作狀態。1、開機不顯示：檢測電池扣與線路板是否斷路與電池連接是否牢固，否則為電路內部損壞。2、不能編碼：確定所編碼的探測器或模塊完好，確定連接總線端子正確，檢查總線是否斷路或短路，否則為電路內部損壞。編碼器可對探測器的地址碼、設備類型、靈敏度進行設定；也可對模塊的地址碼、設備類型、輸入設定參數等信息進行設定：將編碼器與探測器、模塊總線相連，開機后可對編碼器做如下操作實現各參數的寫入設定。按下讀碼鍵，液晶屏上將顯示探測器或模塊的地址編碼；按“增大”鍵，對非數字化型探測器或模塊將依次顯示脈寬、年號、批次號、靈敏度或模塊輸入?yún)?shù)、設備類型號；對數字化型探測器或模塊，將依次顯示靈敏度級別或模塊輸入?yún)?shù)、設備類型號、配置信息（對數字化感溫探測器此項為設備子類型，04為定溫探測器，02為電子差定溫探測器；對數字化模塊此項表示屏蔽回答參數，40表示屏蔽回答，其余則表示不屏蔽回答，對其它數字化型設備此項無意義），按“清除”鍵清除。在待機狀態，輸入探測器或模塊的地址編碼（1-242），按下“編碼”鍵，編碼成功顯示“p”，錯誤顯示“E”，按“清除”鍵回到待機狀態。（3） 探測器靈敏度或模塊輸入設定參數的寫入在待機狀態，輸入開鎖密碼，按下“清除”鍵，此時鎖已被打開；按下“功能”鍵，再按下數字鍵“3”，屏幕上最后一位會顯示一個“一”，輸入相應靈敏度或設定參數，按下“編碼”鍵，屏幕上將顯示一個“p”字，表明相應的靈敏度或模塊輸入?yún)?shù)已被寫入，按“清除“鍵清除；輸入加鎖密碼，按”清除“鍵返回。模塊輸入設定參數的現場設定：GST-LD-I8300單輸入模塊、GST-LD-8300單輸入模塊出廠默認為常開（4），現場可設定為常閉（7）；GST-LD-IE8301單輸入/單輸出模塊、GST-LD-8301單輸入/單輸出模塊出廠默認為常開（4），現場可設定為常閉（7）或自回答（3）；GST-LD-IE 8303雙輸入/雙輸出模塊、GST-LD-8303雙輸入/雙輸出模塊出廠默認為常開（4），現場可設定如表一各參數；GST-LD-8305編碼廣播切換模塊出廠默認為自回答（3），現場可設定常閉（7）或常開（4）；GST-LD-8306接口模塊出廠默認為常閉（7）現場可設定為常開（4）；GST-LD-I8308單輸入/單輸出模塊出廠默認為常開（4），現場可設定為常閉（7）；GST-LD-8314火災光警報器：可占用編碼點也可不占編碼點。不占編碼點時：設備類型定義為20，編碼地址設定為與探測器地址相同，探測器報警時，GST-LD-8314火災光警報器同時動作；占編碼點時，設備類型號定義為21，占用一個獨立地址。（4） 設備類型號的寫入（對數字化型模塊此項為屏蔽回答參數的設定）在待機狀態，定義設備類型號的操作方法同“寫靈敏度”相同，數字鍵選擇“4”。注意：在工程現場，設備類型號只可以對JTW-ZCD-G3N感溫探測器和GST-DL1000、GST-DL2000線型定溫火災探測器微機調制器進行修改。其中定溫探測器的類型號為04，電子差定溫探測器的類型號為02。GST-DL1000線型定溫火災探測器微機調制器出廠默認值為08（雙回路感溫電纜），若現場只需接一回路感溫電纜，則需將其設備類型號更改為18。GST-DL2000線型定溫火災探測器微機調制器出廠默認值為18（調制器連接不同溫度等級感溫電纜），若連接為同溫度等級感溫電纜，則需將其設備類型號更改為08。對數字化型模塊屏蔽回答參數設置為40表示屏蔽回答，其它設置表示不屏蔽回答。（5） 模塊啟動（GST-LD-I8308單輸入/單輸出模塊除外），每次只可啟動一個模塊a、 模塊接24V電源后，將編碼器總線與模塊總線相連，輸入編碼器開鎖密碼，按下“清除”鍵；b、 按下“功能“鍵和數字鍵“7”，屏幕顯示“H”，模塊動作燈亮，啟動成功；c、 模塊啟動后，按下數字鍵“0－7”中任何一個，都將清除模塊啟動，此時屏幕顯示“LL”（有些模塊清除啟動過程中動作燈會閃亮）；d、 清除模塊啟動成功后，屏幕顯示“0”后，便可進行其它操作。注意：為防止非專業人員誤修改一些重要數據，編碼器加有密碼鎖，開鎖密碼為“456”，加鎖密碼為“789”，請守密！當信息無法寫入探測器或模塊時，系統將給出錯誤提示（在液晶屏上顯示一個“E”），按清除鍵清除，回到待機狀態。將ZF-GST8903火災顯示盤外殼打開，拔掉插針X1上的短路塊，將編碼器I2C接口線（鼠標線）與火災顯示盤連接器座XS1相連，可以實現對火災顯示盤的地址碼、燈號及二次碼的寫入和讀出。在待機狀態下，輸入2、5、8和“功能”鍵，進入火災顯示盤模式，屏幕顯示“0”。執行完相應操作后，再次輸入2、5、8和“功能”鍵，將退出編碼器對火災顯示盤的操作模式。 a 、 進入火災顯示盤模式，屏幕顯示“0”； b 、 按下“減小”鍵，顯示當前的地址碼； c 、 若不更該地址碼，按下“清除”鍵，則可進行其它操作； d 、 若更改地址碼，則可直接輸入要編寫的地址碼（1－255），按下“編碼”鍵，若編碼成功顯示“p”，按下“清除”鍵，可進行其它操作。 a 、 進行火災顯示盤模式，屏幕顯示“0”； b 、 輸入要編寫的燈號，按下“功能”鍵，屏幕顯示“L燈號；”1）不更改燈號；則按下“功能”鍵，屏幕顯示“0”，輸入要編寫的二次碼（六位，可從
個非零數字輸入，若輸入“減小”鍵，屏幕顯示“一”，表示該位二次碼可代表任何數字），按下“編碼”鍵，若編寫成功，屏幕顯示“p”，編寫失敗屏幕顯示“E”。2）更改燈號：則可直接輸入要編寫的燈號，按下“功能”鍵，屏幕顯示“L燈號”，再按下“功能”鍵，屏幕顯示“0”，輸入要編寫的二次碼（六位，可從
個非零數字輸入，若輸入“減小”鍵，屏幕顯示“－”，表示該位二次碼可代表任何數字），按下“編碼”鍵，若編寫成功，屏幕顯示“p”，編寫失敗屏幕顯示“E”。注意：在更改燈號的情況下，若
次輸入的燈號已經寫入，則該操作將刪除
次輸入的燈號及其二次碼，同時將更改后的燈號及其二次碼寫入，可以實現對某個寫錯的燈號及其二次碼進行修改功能。最多可寫入100個燈，當所有燈寫入后，屏幕顯示“pppp?！?/span>d 、 燈號及二次碼寫入成功后，屏幕顯示“L下一個燈號”，若該燈號與要寫入的燈號一致，則可直接從步驟c執行，若不一致，按下“清除”鍵，可重新進行新燈號及其二次碼的寫入。a 、進入火災顯示盤模式，屏幕顯示“0”；b 、輸入要讀出的燈的序號，按下“讀碼”鍵，屏幕顯示“E燈號”若所輸入的燈的序號大于所編寫的燈的總數時，將顯示“H燈的總數”；c 、 按下“增大”鍵，將依次顯示二次碼的高四位、二次碼的低兩位；d 、 依次按下“讀碼”將，則從該燈的序號起以燈的序號從小到大的順序循環顯示；下一個燈的燈號及其二次碼、······ 、最后一個燈的燈號及其二次碼、“H燈的總數”、

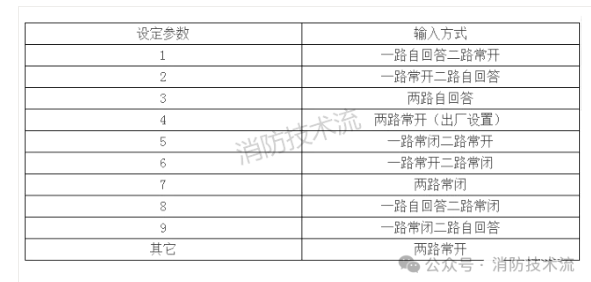

個燈的燈號及其二次碼······ 將JTY-HM-GST102線型光束感煙火災探測器、JTY-HF-GST102線型光束感煙火災探測器、隔爆點型可燃?xì)怏w探測器等I2C接口設備外殼打開，將編碼器I2C接口線（鼠標線）與探測器連接器座相連（對線型光束感煙火災探測器與XT3相連，對隔爆點型可燃?xì)怏w探測器與XS1相連），可對使用I2C編程模式的探測器進行地址碼、靈敏度級別、設備類型的讀出和寫入。在待機狀態下，輸入2、5、9和“功能”鍵，進入電子編碼器I2C編程模式，屏幕顯示“0”。執行完相應操作后，再次輸入2、5、9和“功能”鍵，將退出電子編碼器I2C編程模式，回到待機狀態。a 、進入編碼器I2C編程模式，屏幕顯示“0”；c 、按下“增大”鍵，將依次顯示靈敏度級別、設備類型。（2）地址碼、靈敏度級別、設備類型的編寫進入電子編碼器I2C編程模式后，其地址碼、靈敏度級別、設備類型的寫入方法同總線式編碼的探測器一致。改屬性：“清除”，“4、5、6”，“功能”，“3”，“按欲編屬性數字”，“編碼”，顯示“P”即可。老式長方形8301和8303模塊屬性為“4”；老式長方形8305模塊屬性“3”為自回答；新式正方形模塊8301屬性為“14”，8305模塊為“2”；編碼器開鎖密碼456，開鎖密碼789。
