山西GST-LD-8301A輸入輸出模塊
簡要描述：
GST-LD-8301A輸入輸出模塊用于連接需要火災報警控制器控制的消防聯動設備，如排煙閥、送風閥、防火閥等，并可接收設備的動作回答信號。
取代原產品 GST-LD-8301 輸入輸出模塊
尺寸從原來的 86mm×86mm×43mm 變?yōu)榱?86mm×86mm×41mm
更新時間：2022-11-22 09:54:11- 訪 問 量：39420
一，特點
GST-LD-8301A模塊用于連接需要山西火災報警控制器控制的消防聯動設備，如排煙閥、送風閥、防火閥等，并可接收設備的動作回答信號。
采用32位ARM微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。
輸入、輸出信號隔離檢測，抗干擾能力強。
可采用電子編碼器現場完成編碼設置。
二，模塊參數
?。?）工作電壓：
信號總線電壓：總線24V允許范圍：16V～28V
電源總線電壓：DC24V允許范圍：DC20V～DC28V
?。?）工作電流：
總線監視電流≤0.42mA總線啟動電流≤1.34mA
電源監視電流≤2.00mA電源啟動電流≤18.00mA
?。?）線制：與控制器采用無極性信號二總線連接，與DC24V電源采用無極性電源二總線連接
?。?）無源輸出觸點容量：DC24V/2A，正常時觸點阻值為100kΩ，啟動時閉合，適用于12V~48V直流或交流
?。?）輸出控制方式：電平、脈沖（繼電器常開觸點輸出，脈沖啟動時繼電器吸合時間為10s）
（6）出廠設置：常開檢線輸入、常開輸出方式
?。?）使用環境：
溫度：-10℃～+55℃
相對濕度≤95%，不結露
?。?）外殼防護等級：IP30
?。?）外形尺寸：86mm×86mm×41mm（帶底殼）
三，接線

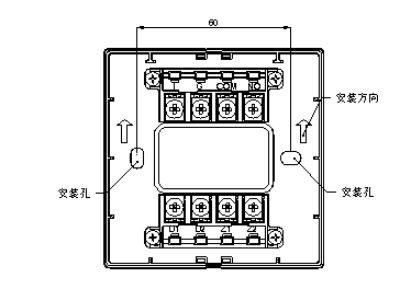

其對外端子示意圖如下
其中：
Z1、Z2：接山西火災報警控制器信號二總線，無極性
D1、D2：DC24V電源輸入端子，無極性
I、G：與被控制設備無源常開觸點連接，用于實現設備動作回答確認（也可通過電子編碼器設為常閉輸入或自回答）
COM、NO：無源常開輸出端子（注意：此端子間有微弱檢線電流?。?/p>
布線要求：信號總線Z1、Z2采用耐火RVS型雙絞線，截面積≥1.0mm2；電源線D1、D2采用耐火B(yǎng)V線，截面積≥1.5mm2；I、G采用RV線，截面積≥1.0mm2。
應用方法

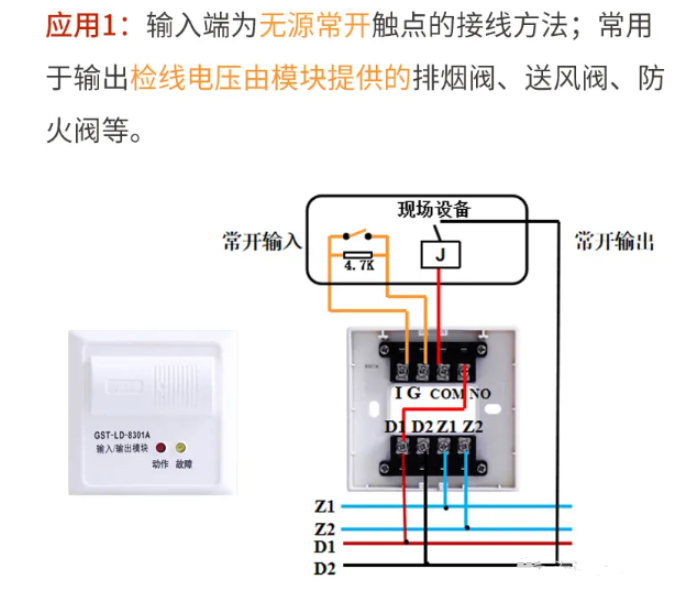

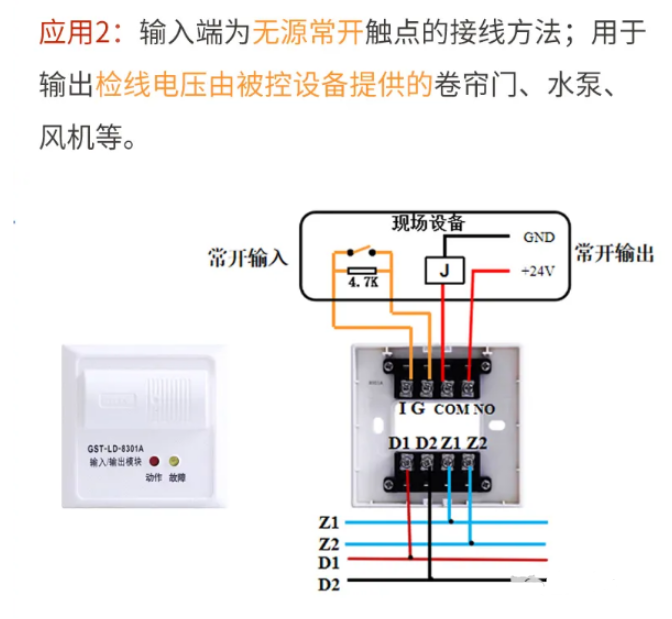

模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。
